Les plans originaux de la Boër 030 PMP

Retour

Les locomotives PMP

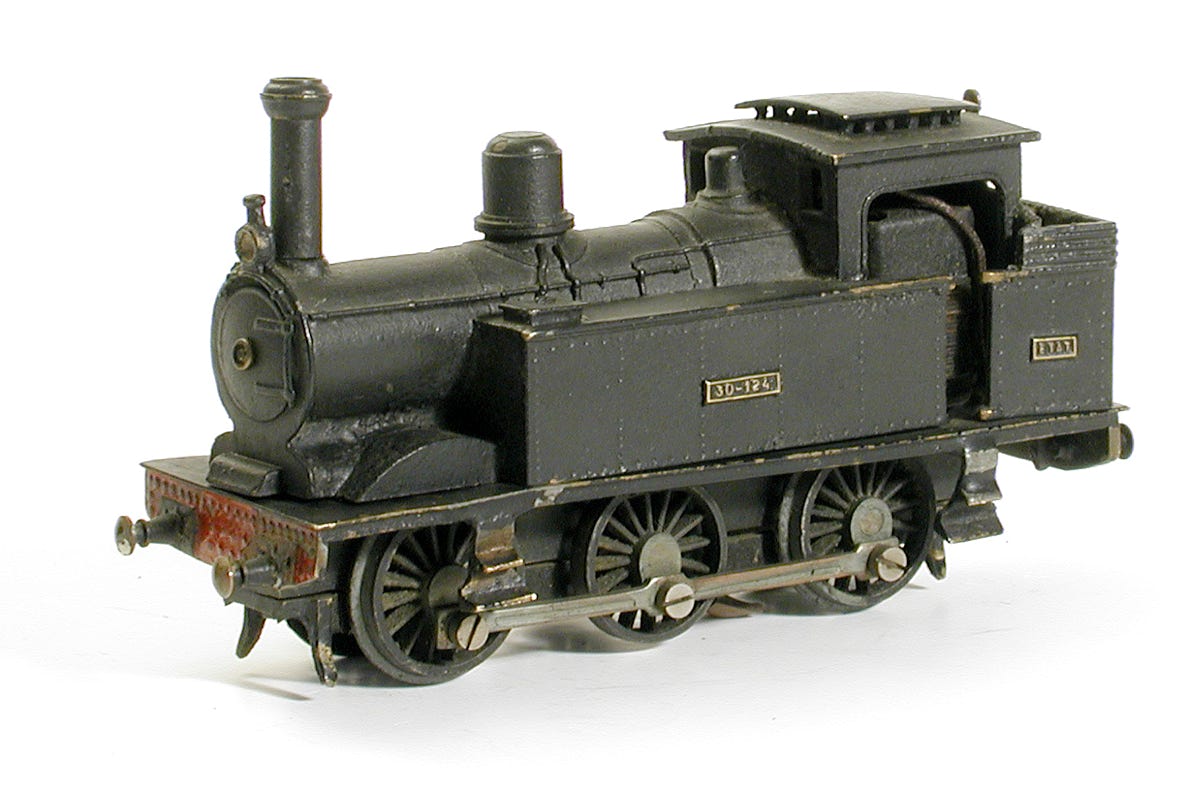

Boër 030 PMP - Photo Didier Leplat PMP

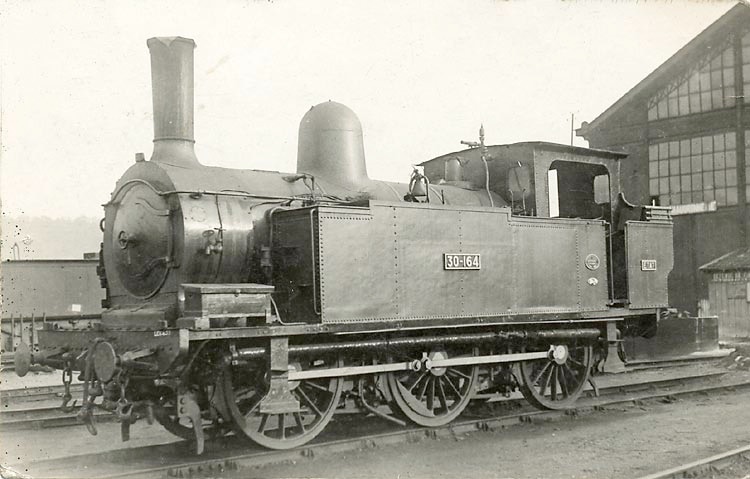

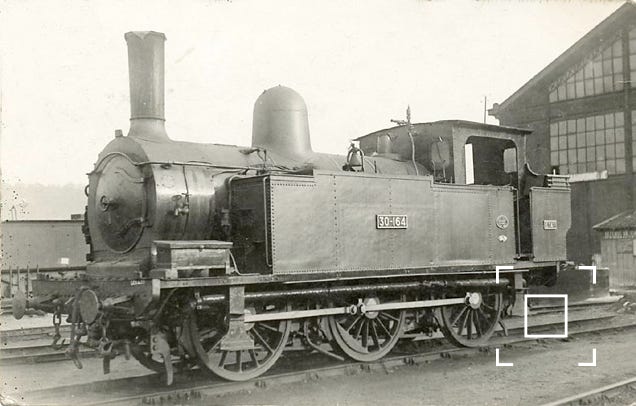

Photo ayant servie de modèle

Locomotive vapeur, la seule au catalogue PMP.

Le prototype fut mis au point en décembre 1948 pour finalement être produite de mai 1949 à 1954. Entièrement réalisée en bronze, elle mesure 110 mm de long. Elle présente une qualité de gravure très correcte pour l’époque, notamment au niveau de la chaudière et de la boîte à fumée qui arbore une belle lanterne.


Moteur Type 131 à 5 pôles. Véritable entrainement par les bielles.

Modèle très rare de nos jours.

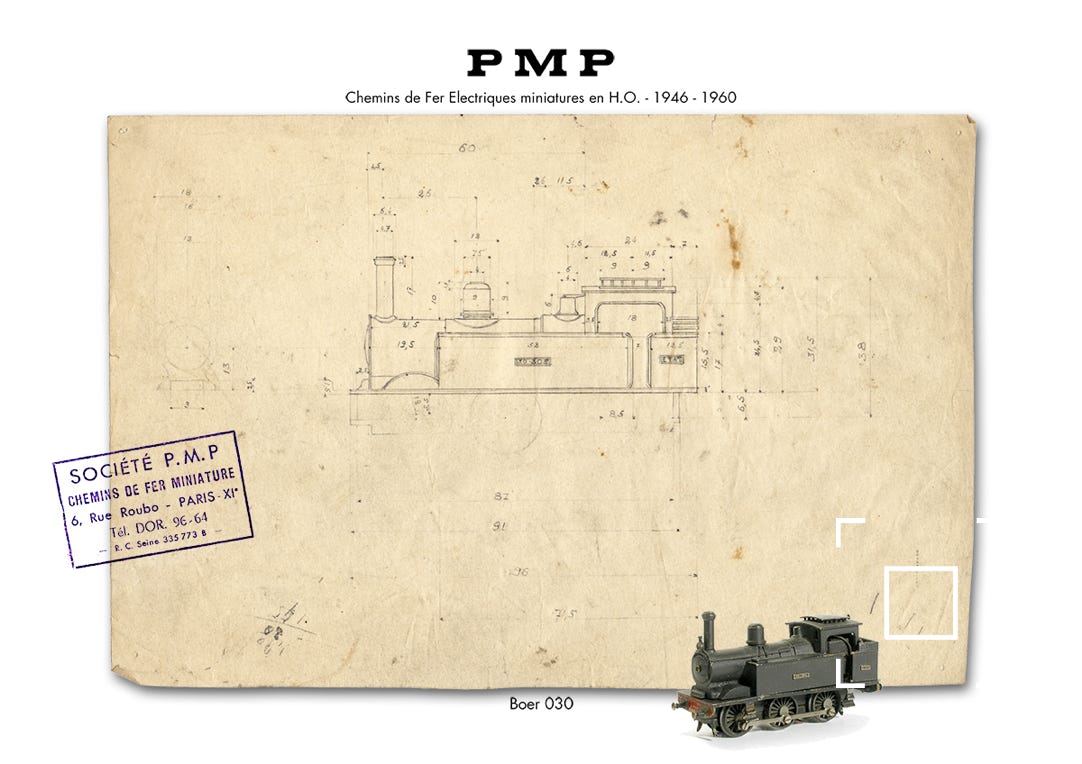

Dessin sur calque original réalisé par Robert Leplat

Une reproduction de ce dessin existe en vente
dans la boutique

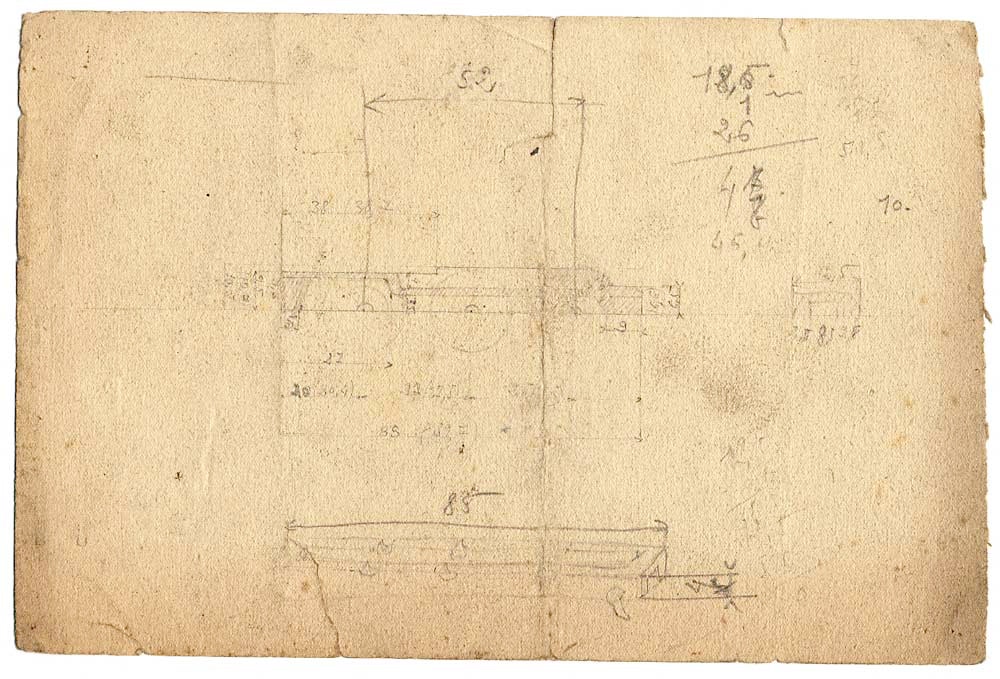

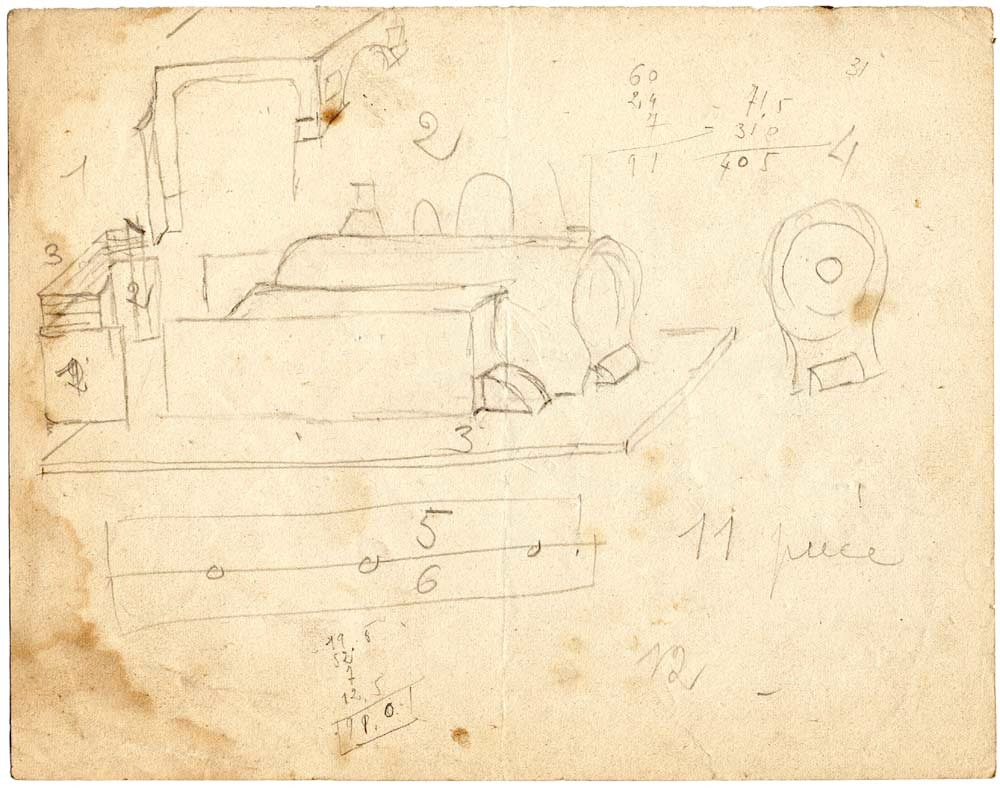

Esquisse du projet

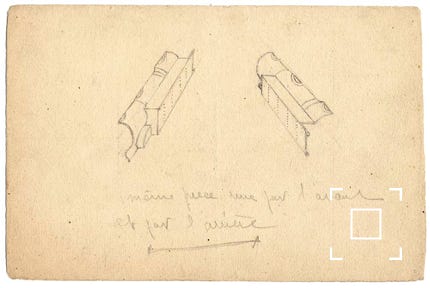

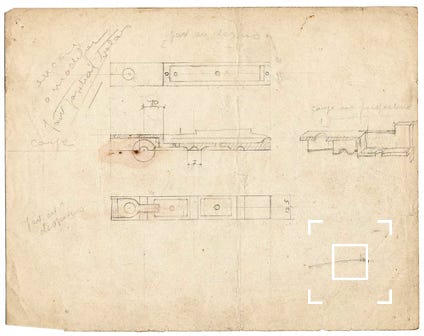

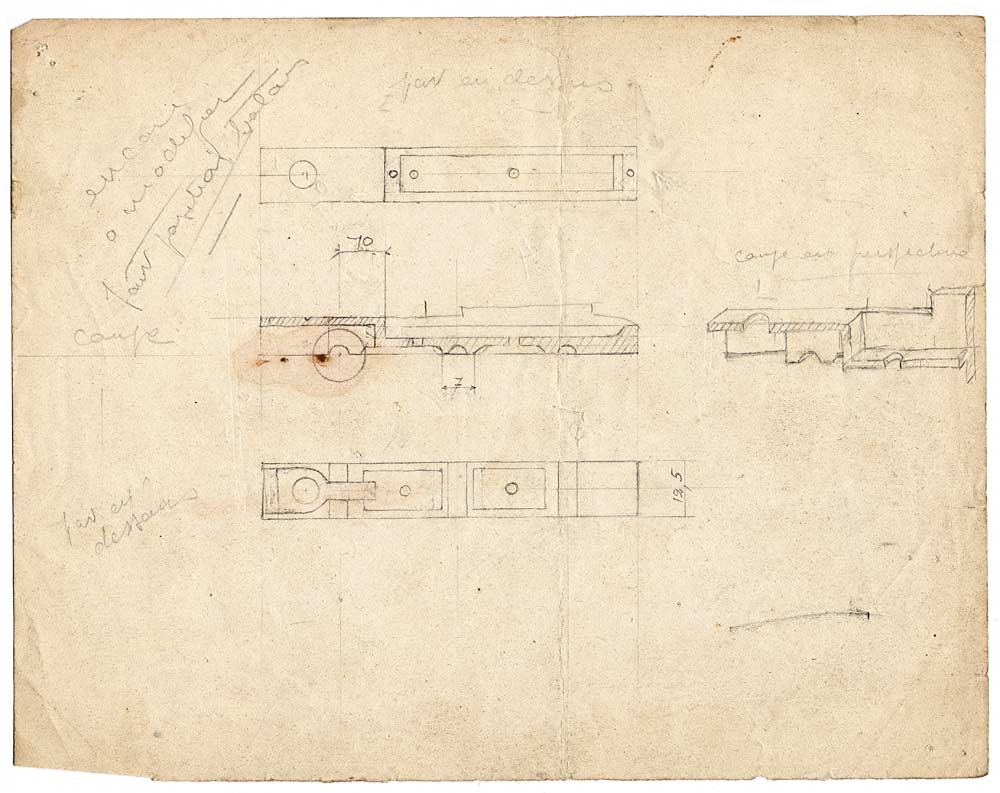

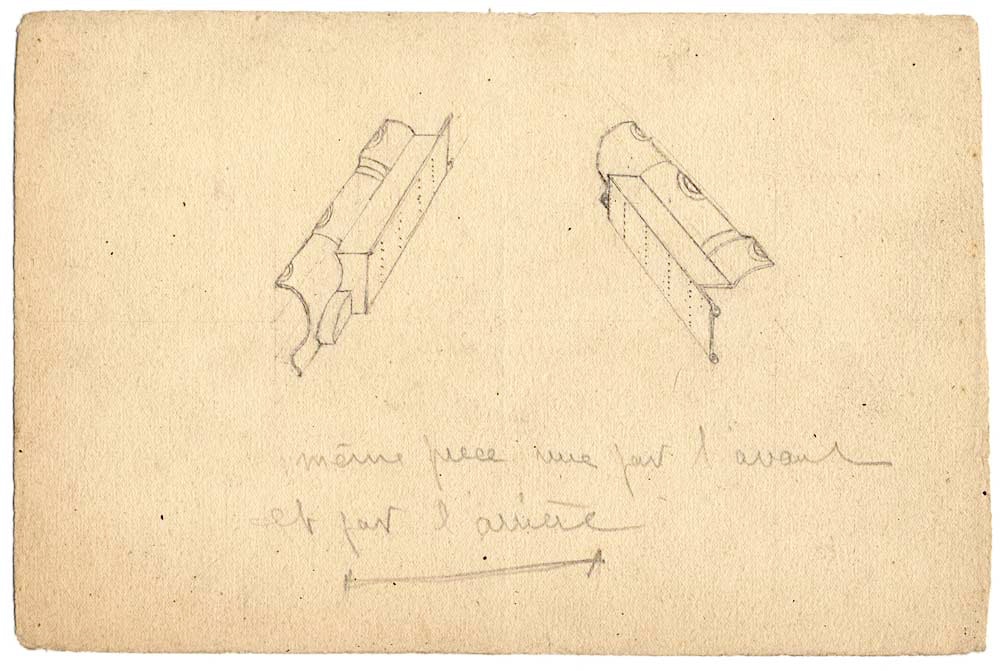

Support des essieux

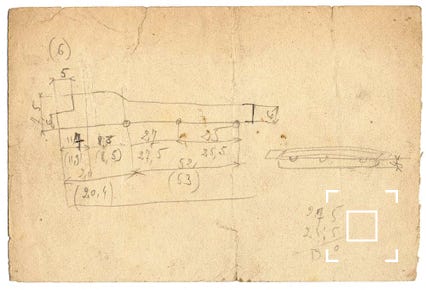

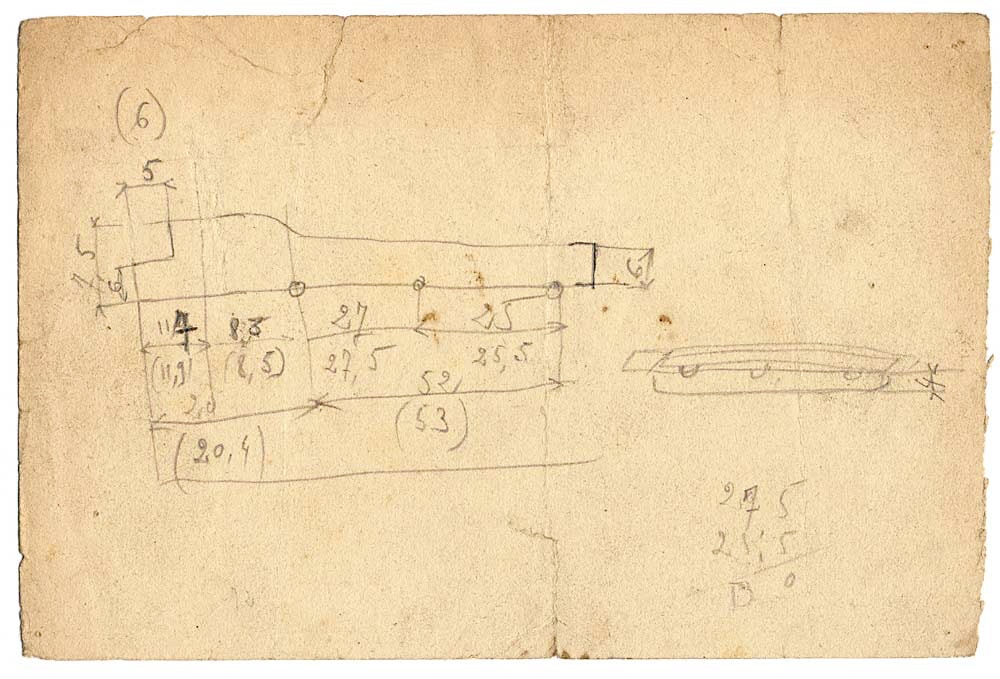

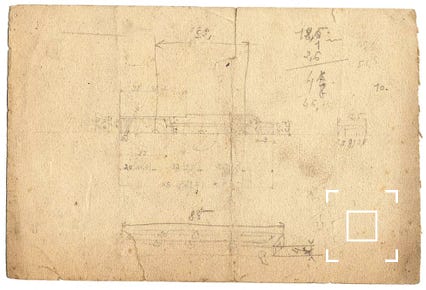

Ebauche cotation des entraxes

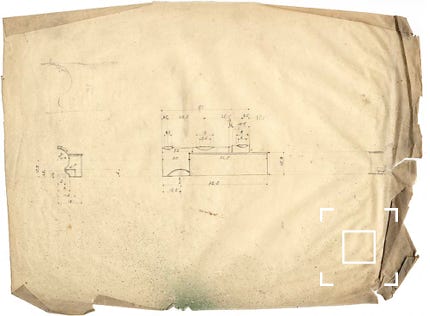

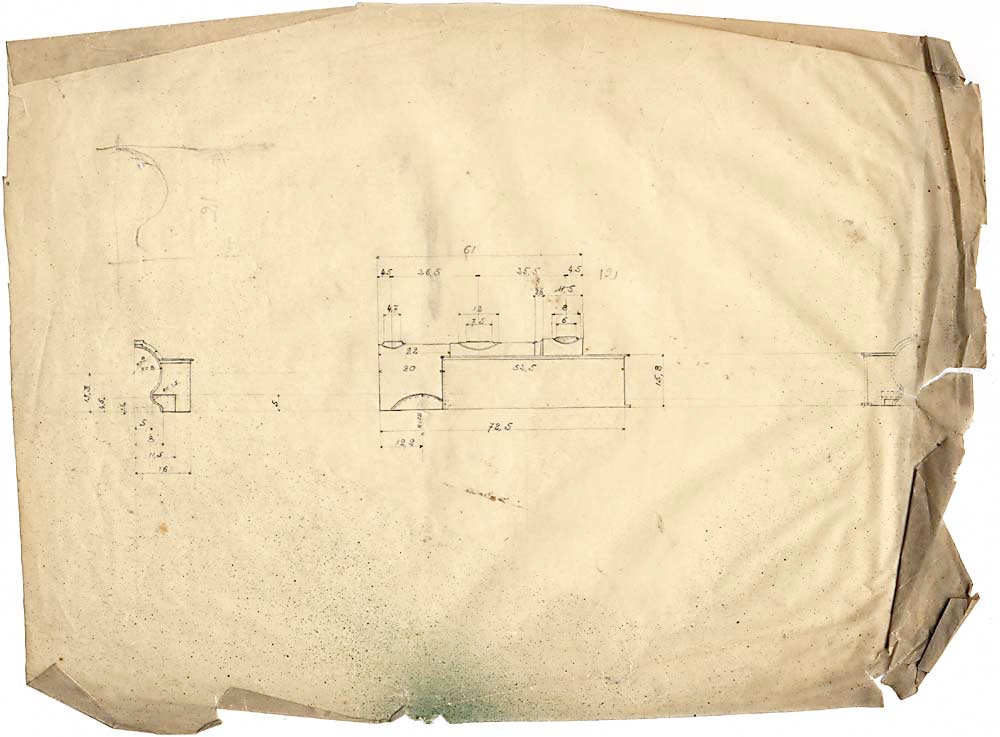

Cotes des entraxes définitives

Calque du dessin de la chaudière

Perspective de la chaudière

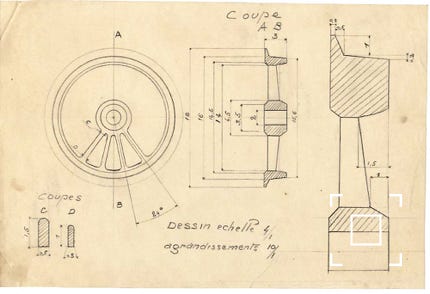

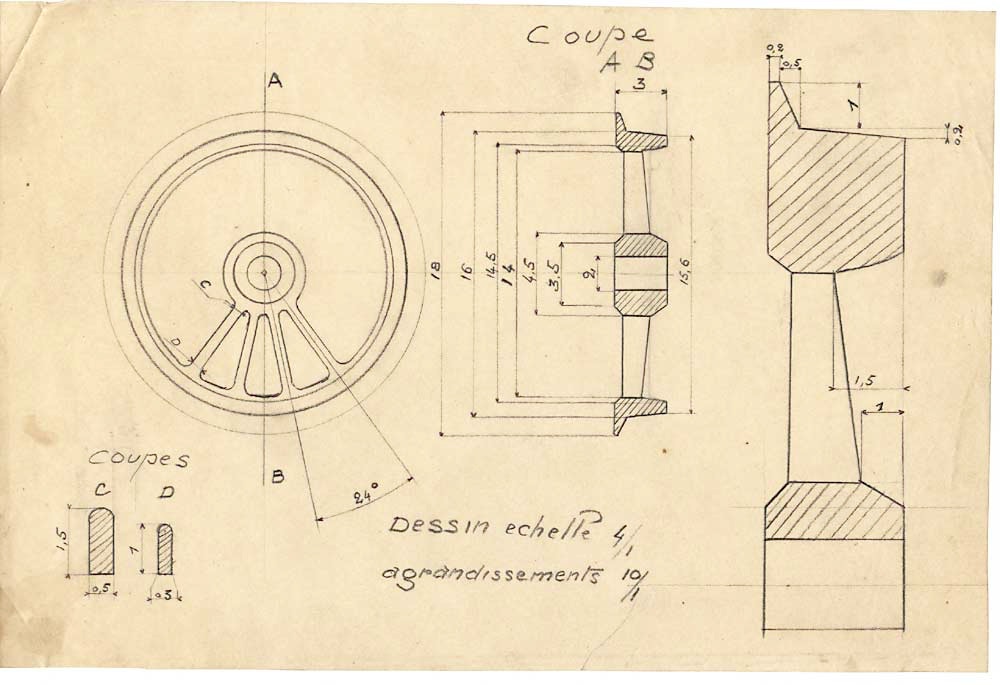

Dessin des roues

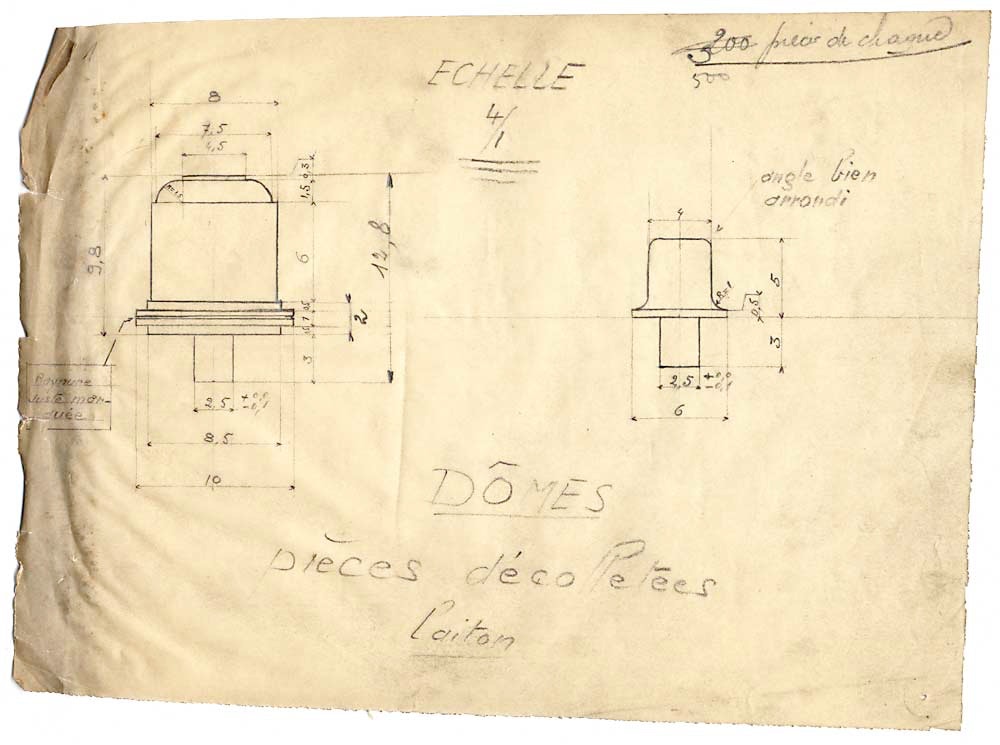

Dessin du dôme pour la réalisation en décolletage

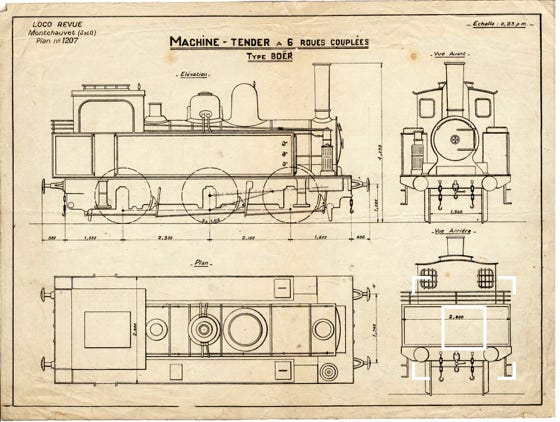

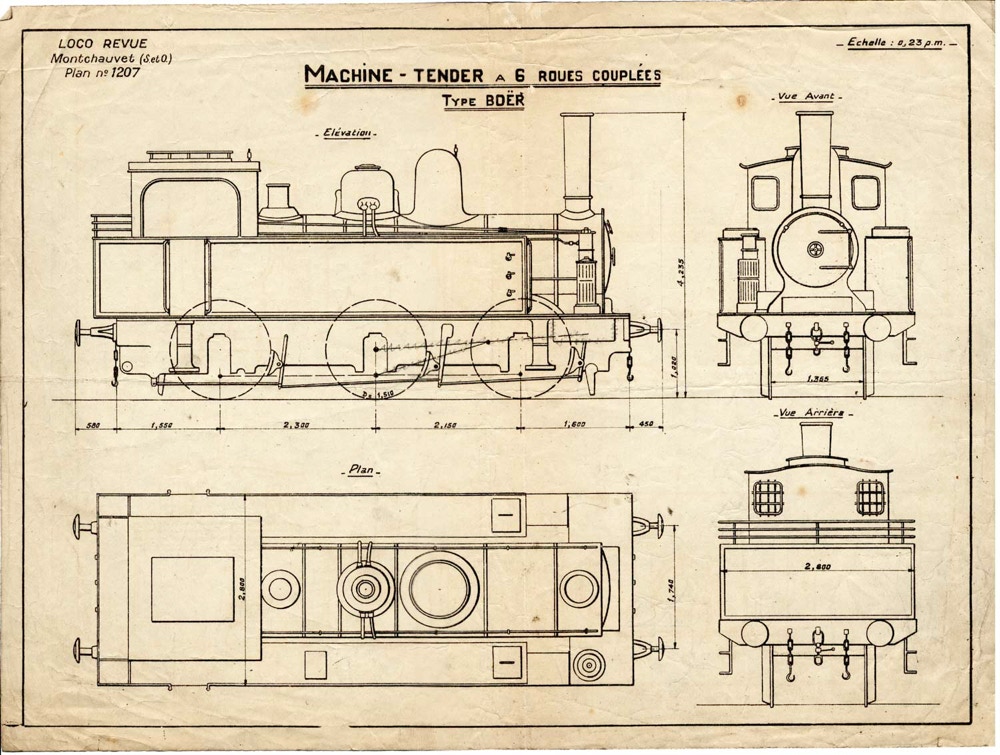

Dessin ayant servi de modèle
